V-Drive Basic - redutor rosca sem fim

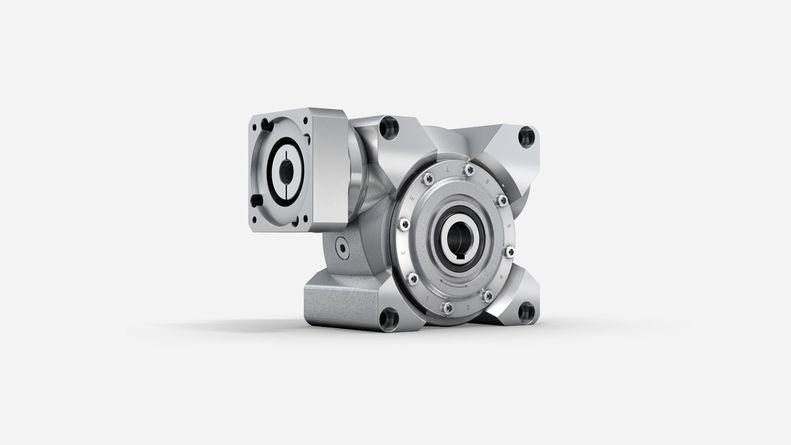

CVH redutor sem-fim com eixo oco com chaveta

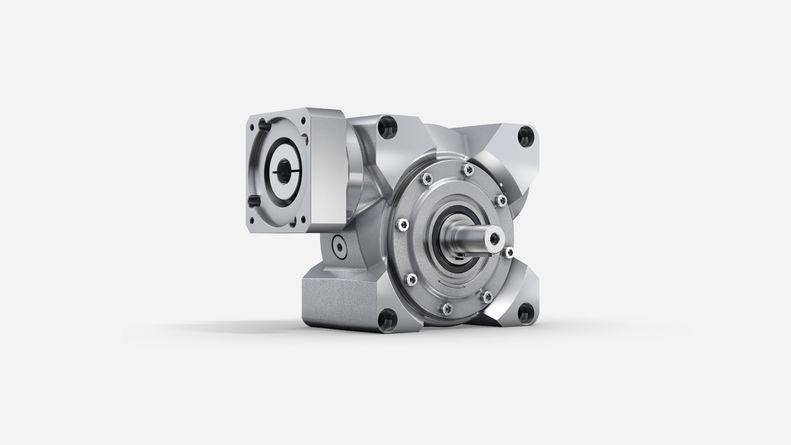

CVS redutor sem-fim com eixo de saída

Resistente, rápido, silencioso

Servo redutores rosca sem fim, com eixo ou eixo oco na saída. As engrenagens dos modelos V-Drive Basic, foram especialmente desenvolvidas para minimizar o nível de ruído em operações S1. Possui baixo custo e curto prazo de fabricação.

Downloads

Datos técnicos / Dimensionais (1 MB)
Folheto alpha Basic Line & alpha Value Line (22 MB)
Ordering code / CAD data CVH
Ordering code / CAD data CVS
Documentação técnica (4 MB)
Folha de avisos: Anel de contração (751 KB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil
Sistemas Mecatronicos Ltda.

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

+55 15 3411 6454

+55 15 3411 6455

vendas@wittenstein.com.br

www.wittenstein.com.br

Aplicaciones
Datos técnicos
Opciones disponibles

Features	CVH Smooth / keyed hollow shaft	CVS Smooth / keyed solid shaft
Power density	+	+
Positioning accuracy	+	+
Torsional rigidity	+	+
Smooth running	++	++

		CVH Smooth / keyed hollow shaft	CVS Smooth / keyed solid shaft
Ratio	i	7 - 40	7 - 40
Number of sizes		3	3
Max. torsional backlash	j_t [arcmin]	Standard ≤ 15	Standard ≤ 15
Max. torque	T_2α [Nm]	26 - 301	26 - 301
Max. input speed	n_1Max [rpm]	6000	6000

	CVH Smooth / keyed hollow shaft	CVS Smooth / keyed solid shaft
Output type
Smooth shaft		✓
Shaft with key		✓
Hollow shaft interface	✓
Hollow shaft interface, rear side	✓
Shaft on both sides		✓
input type
Motor mounted version	✓	✓
Design
Food grade lubrication	✓	✓
Accessories
Couplings		✓
Pinion		✓
Shrink disk	✓
