Rosca sem fim V-Drive Advanced

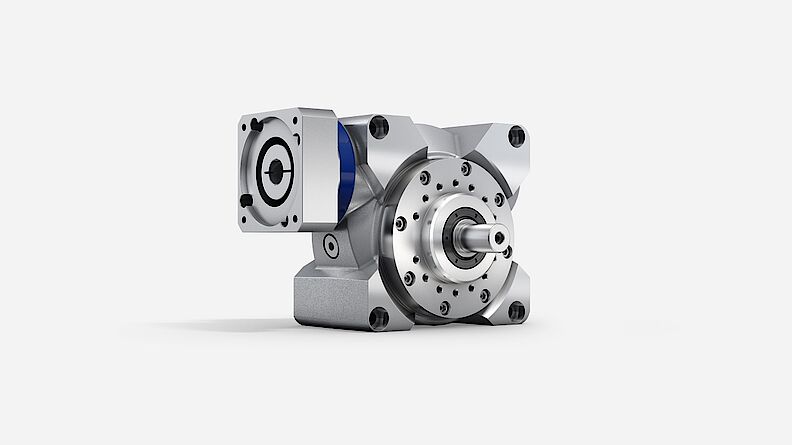

  • Redutor de rosca sem fim VDS+ com eixo sólido
  • Redutor de rosca sem fim VDH+ com eixo oco

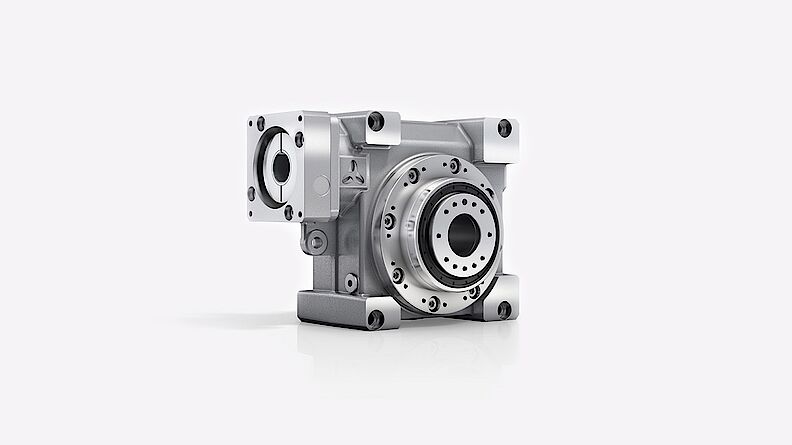

  • VDT+ Schneckengetriebe mit Flanschhohlwelle

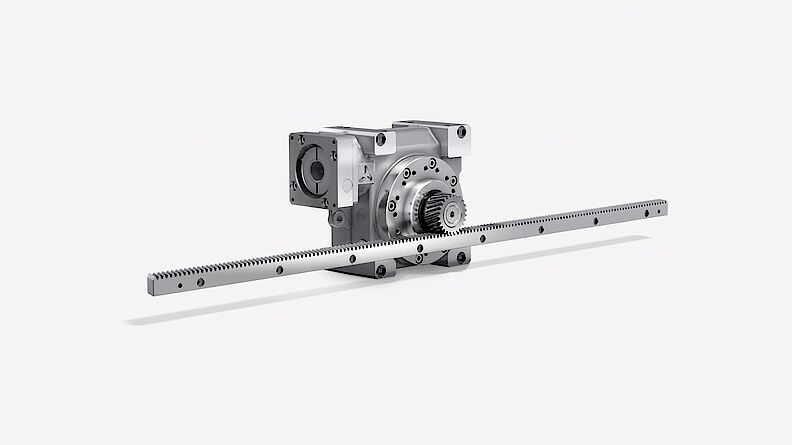

  • Sistema padrão com redutor de rosca sem fim V-Drive Advanced, pinhão e cremalheira

  • Montagem do motor nos redutores angulares alpha Advanced Line / alpha Premium Line

Torque potente com funcionamento silencioso

Servorredutor sem fim com eixo sólido, eixo oco e saídas de flange de eixo oco.O
V-Drive Advanced impressiona com sua alta densidade de potência e baixa folga de torsão.É adequado especialmente para aplicações de carga contínua.

Downloads

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil</br>Sistemas Mecatronicos Ltda. - Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

WITTENSTEIN do Brasil
Sistemas Mecatronicos Ltda.

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

+55 15 3411 6454

+55 15 3411 6455

www.wittenstein.com.br

  • Aplicaciones
  • Datos técnicos
  • Opciones disponibles



FeaturesVT+
Flanged hollow shaft		VH+
Smooth / keyed hollow shaft		VS+
Smooth / keyed shaft or splined shaft
Power density++++++

Positioning accuracy

++++++
Torsional rigidity+++++++
Smooth running+++++++++





VT+
Flanged hollow shaft

VH+
Smooth / keyed hollow shaft		VS+
Smooth / keyed shaft or splined shaft
Ratioi4 - 4004 - 4004 - 400
Number of sizes 454

Max. torsional backlash

jt [arcmin]Standard ≤ 3Standard ≤ 3Standard ≤ 3
  Reduced ≤ 2Reduced ≤ 2Reduced ≤ 2
Max. torqueT2α [Nm]62 - 150531 - 150562 - 1505
Max. input speedn1Max [rpm]600060006000





 VT+
Flanged hollow shaft		VH+
Smooth / keyed hollow shaft		VS+
Smooth / keyed shaft or splined shaft
Output type
Smooth shaft  ✓
Shaft with key  ✓
Splined shaft (DIN 5480)  ✓
Flange✓
Hollow shaft interface ✓
Hollow shaft interface, rear side ✓
Flanged hollow shaft✓
Shaft on both sides  ✓
input type
Motor mounted version✓✓✓
Design
Food grade lubrication✓✓✓
Corrosion resistant a)✓✓✓
Accessories
Couplings✓ ✓
Rack✓ ✓
Pinion✓ ✓
Shrink disk ✓
Flange shaft✓

a) Please contact WITTENSTEIN alpha
