Galaxie® GH

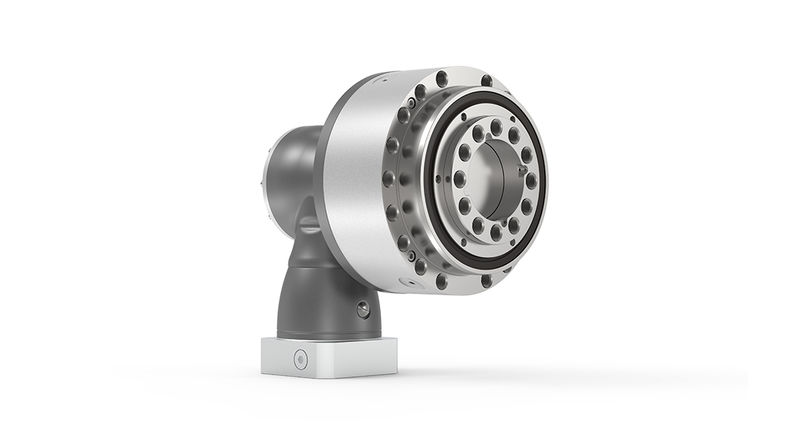

  • Galaxie® GH – Galaxie® com estágio de entrada de ângulo reto e eixo oco opcional

Redutor Galaxie G® com estágio de entrada hipoide e placa adaptadora para montagem em servomotores industriais padrão.
Galaxie®, a classe de redutores radicalmente nova, foi indicado ao Federal President’s Award (em português, Prêmio do Presidente Federal) por Inovação em Ciência e Tecnologia.



Ler mais

Downloads

  • Aplicaciones
  • Datos técnicos
  • Opciones disponibles



Vantagens

  • Densidade de torque muito alta
  • Rigidez de torsão muito alta
  • Completamente livre de manutenção
  • Precisão de sincronização melhorada
  • Rolamento de saída robusto e preciso
  • Folga torsional zero
  • Integração rápida

Benefícios

  • Produtividade aumentada
  • Processos mais estáveis
  • Gerações de máquinas novas de alto desempenho
  • Maior competitividade
  • Tempos de projeto mais curtos





  • 4 tamanhos available on request: GH110, GH135, GH175, GH215
  • Redução, Galaxie® de estágio único: i = 24
  • Velocidade máx. de saída: 95 rpm
  • Torque de aceleração máx.: 7.512 Nm
  • Torque nominal máx.: 3.130 Nm
  • Rigidez de torsão máx.: 2.700 Nm/arcmin
  • Flange e bucha perfeitamente adaptadas ao servomotor
  • Diversas reduções diferentes disponíveis

Galaxie® G

  • Estágio de entrada opcional do redutor

Galaxie® GH

  • Estágio de entrada hipoide opcional, estágio único ou dois estágios
  • Eixo oco: 26 a 71 mm (disponível mediante solicitação)

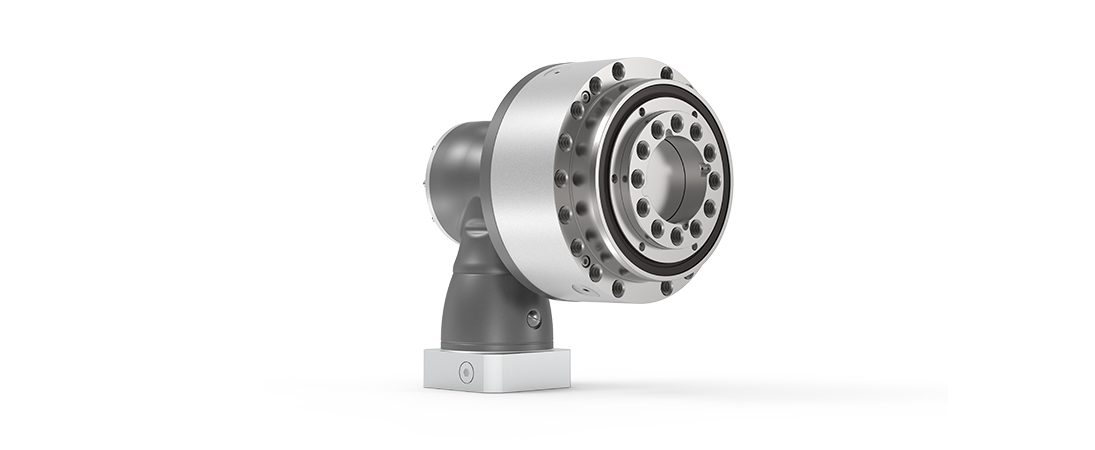

Galaxie® GH

Compatível com diferentes servossistemas

(Siemens, Bosch, etc.)

Eixo oco

(apenas disponível para a versão de estágio duplo)

Redução

Estágio duplo: 72 - 240 (eixo oco possível)
Estágio triplo: 216 - 2400

Compatível com diferentes servossistemas

(Siemens, Bosch, etc.)

Eixo oco

(apenas disponível para a versão de estágio duplo)

Redução

Estágio duplo: 72 - 240 (eixo oco possível)
Estágio triplo: 216 - 2400
