Galaxie® D

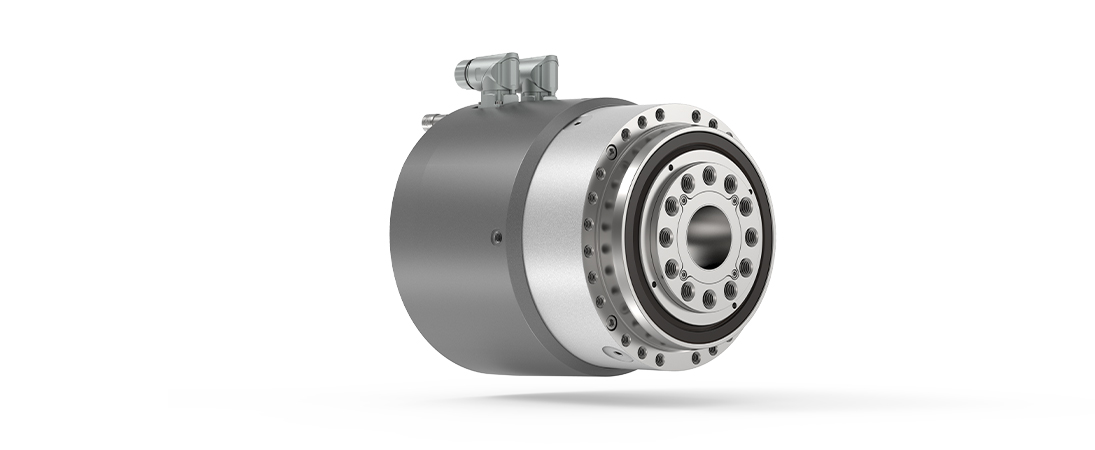

  • Galaxie® D – Galaxie® com um servomotor síncrono integrado axialmente e eixo oco

Galaxie® D é uma unidade compacta de eixo oco com motor síncrono axialmente integrado permanentemente ativado com sistemas de sensor padrão.


Ler mais

  • Aplicaciones
  • Datos técnicos
  • Opciones disponibles

Vantagens

  • Densidade de torque muito alta
  • Rigidez de torsão muito alta
  • Eixo oco para avanço de mídia eficiente
  • Totalmente livre de manutenção
  • Precisão de sincronização melhorada
  • Rolamento de saída robusto e preciso
  • Folga torsional zero

Benefícios

  • Controle programável do movimento
  • Custos reduzidos de colocação em funcionamento
  • Produtividade aumentada
  • Processos mais estáveis
  • Gerações de máquinas novas de alto desempenho
  • Maior competitividade
  • .
  • 4 tamanhos disponíveis mediante solicitação: D085, D110, D135, D175
  • Redução do atuador i = -24
  • Eixo oco: 26 a 57 mm
  • Velocidade máx. de saída: 125 RPM
  • Máx. Torque de aceleração de até 4.050 Nm
  • Torque nominal de até 1.685 Nm
  • Rigidez de torsão de até 1.400 Nm/arcmin
  • Resfriamento a água integrado
  • Sistemas de encoder diferentes para conexão com controladores industriais padrão
  • Sensores de temperatura PT1000 e PTC
  • Tensão do barramento de 560 V CC como padrão
  • Sensores adicionais a pedido

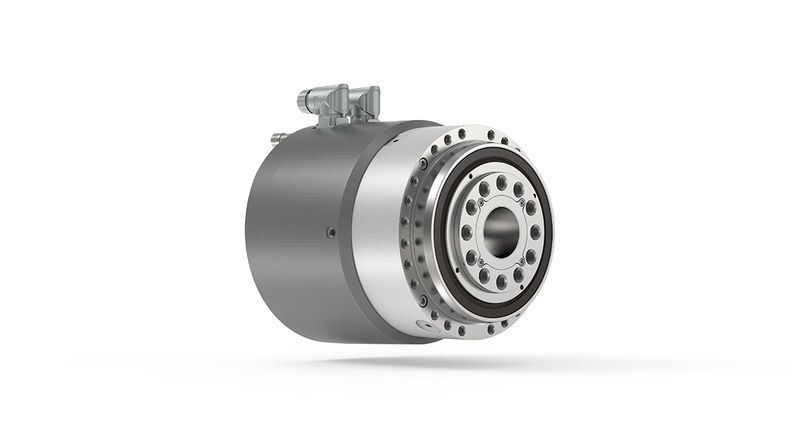

Galaxie® D

  • Freio de sustentação de ímã permanente

Galaxie® D

Eixo oco

Sistemas de feedback

  • EnDat 2.1/2.2, volta única, multivoltas
  • Hiperface, volta única, multivoltas
  • DriveCliQ, volta única
  • Outros mediante solicitação


Servossistemas compatíveis

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Outros mediante solicitação

Opções adicionais

  • DC Bus 560 VDC
  • Redução fixa 24:1
  • IP 65
  • Certificação UL (esclarecimento técnico necessário)

Conexão de resfriamento elétrico e a água

  • angular
  • reta

Sensor de temperatura

  • KTY/PT100
  • PTC Certificação UL

Freio de sustentação opcional

Sistemas de feedback

  • EnDat 2.1/2.2, volta única, multivoltas
  • Hiperface, volta única, multivoltas
  • DriveCliQ, volta única
  • Outros mediante solicitação


Servossistemas compatíveis

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Outros mediante solicitação

Opções adicionais

  • DC Bus 560 VDC
  • Redução fixa 24:1
  • IP 65
  • Certificação UL (esclarecimento técnico necessário)

Conexão de resfriamento elétrico e a água

  • angular
  • reta

Sensor de temperatura

  • KTY/PT100
  • PTC Certificação UL
