Redutores hipoides TK+ / TPK+ / TPK+ HIGH TORQUE

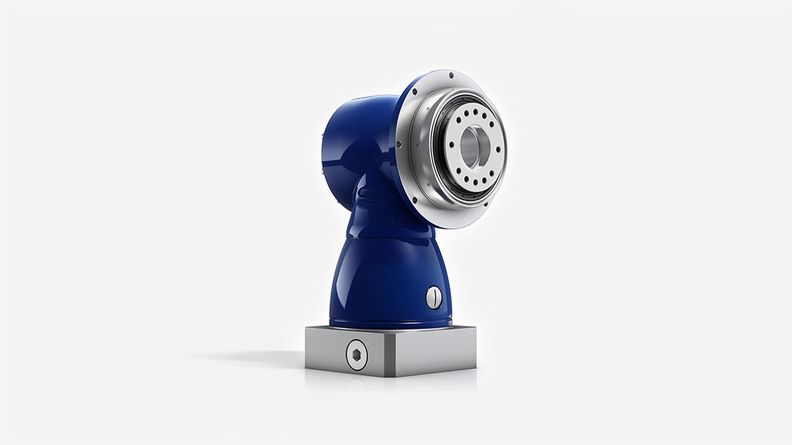

  • Redutor hipoide TK+

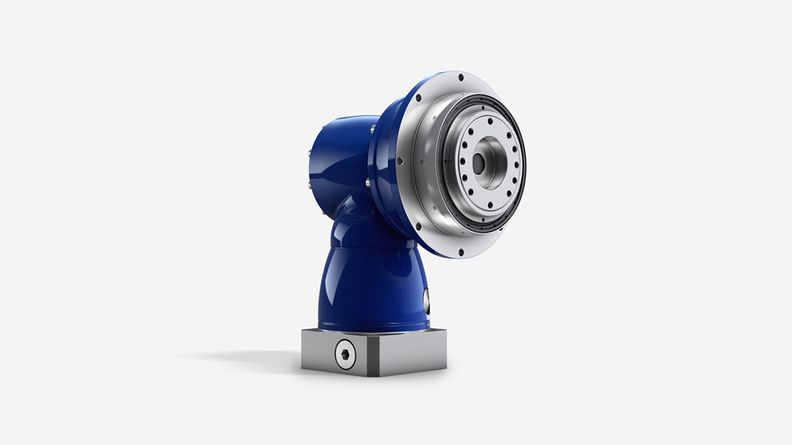

  • Redutor hipoide TPK+

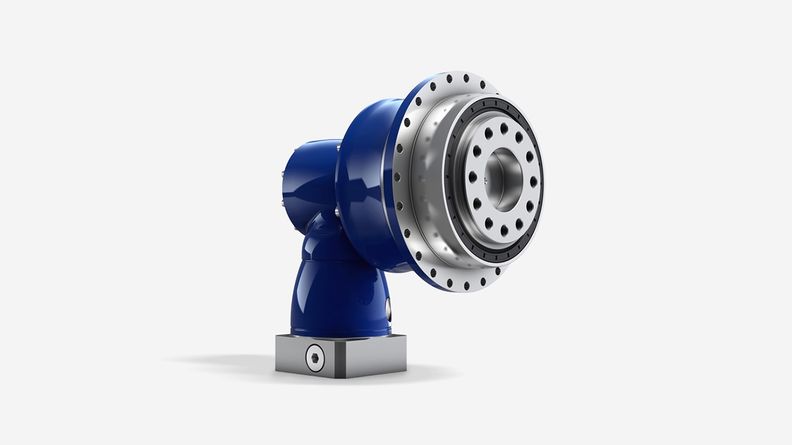

  • Redutor hipoide TPK+ de TORQUE ELEVADO

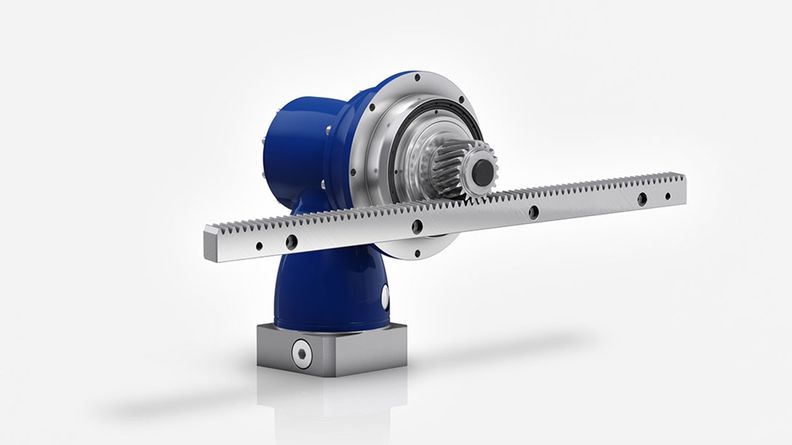

  • Sistema linear Advanced com redutor hipoide TPK+

  • Montagem do motor para redutores angulares alpha Advanced / Premium Line

Precisão de ângulo reto com flange de saída e economia de espaço

Os representantes de nosso versátil redutor hipoide com flange de saída compatível com TP+ e eixo oco.Os redutores TPK+/ TPK+ HIGH TORQUE com estágio planetário são adequados especialmente para aplicações de alta precisão que precisam de mais potência e rigidez de torsão.


Downloads

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil</br>Sistemas Mecatronicos Ltda. - Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

WITTENSTEIN do Brasil
Sistemas Mecatronicos Ltda.

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

+55 15 3411 6454

+55 15 3411 6455

www.wittenstein.com.br

  • Aplicaciones
  • Datos técnicos
  • Opciones disponibles



FeaturesTK+
MF-version		TPK+
MF-version		TPK+ HIGH TORQUE
MA-version
Power density++++++++

Positioning accuracy
(e.g. clamped drives)

++++++++
Highly dynamic applications+++++++++
Torsional rigidity+++++++



  TK+
MF-version		TPK+
MF-version		TP+ HIGH TORQUE
MA-version
Ratioi3 - 10012 - 1000066 - 5500
Number of sizes 568

Max. torsional backlash

jt [arcmin]Standard ≤ 4Standard ≤ 4Standard ≤ 1,3
Max. torqueT2α [Nm]20 - 76880 - 7056440 - 10450
Max. input speedn1Max [rpm]600060006000





 TK+
MF-version		TPK+
MF-version		TPK+ HIGH TORQUE
MA-version
Output type
Smooth shaft, rear side✓✓✓
Shaft with key, rear side✓✓✓
Flange ✓✓
Hollow shaft interface, rear side✓✓✓
Flanged hollow shaft✓
Closed cover, rear side✓✓✓
system output with pinion ✓✓
input type
Motor mounted version✓✓✓
Design
ATEX a)✓
Food grade lubrication a) b)✓✓✓
Corrosion resistant a) b)✓✓✓

a) Power reduction: Technical data available upon request

b) Please contact WITTENSTEIN alpha
