Redutores de engrenagem cônica NPK / NPLK / NPSK / NPTK / NPRK

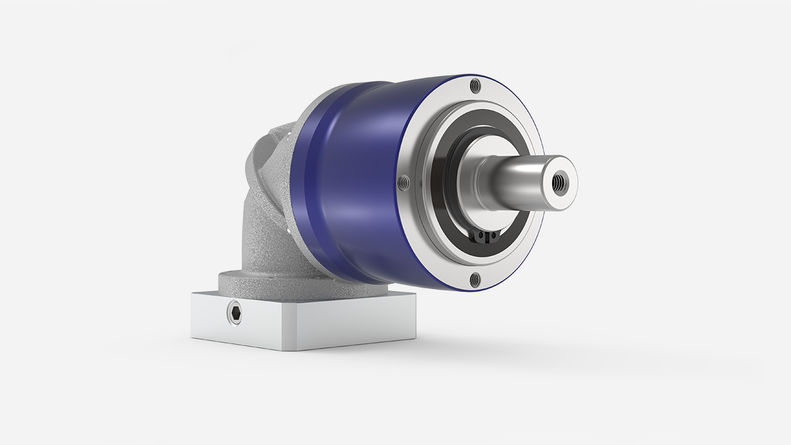

Redutor de engrenagem cônica NPK com eixo liso

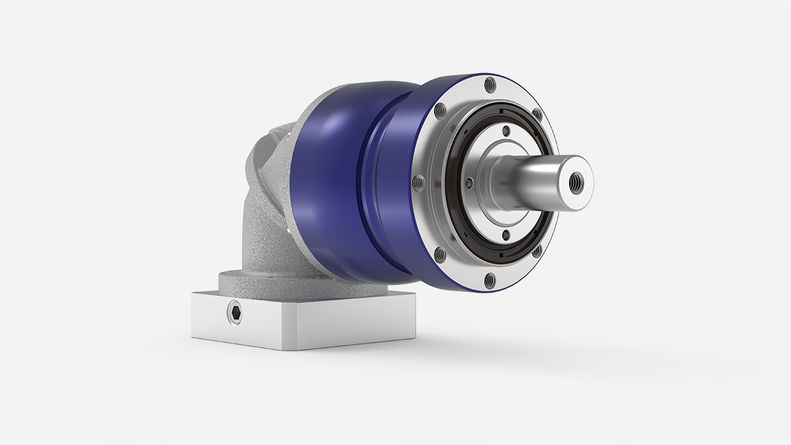

Redutor de engrenagem cônica NPLK com rolamentos/mancais reforçados e geometria de saída B14

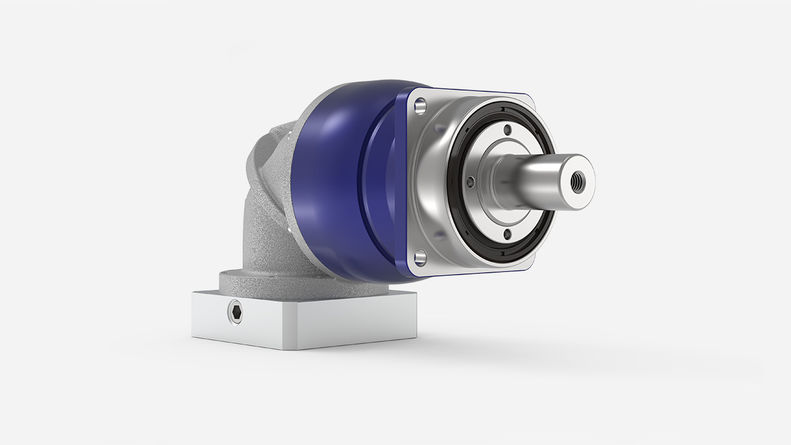

Redutor de engrenagem cônica NPSK com geometria de saída SP⁺

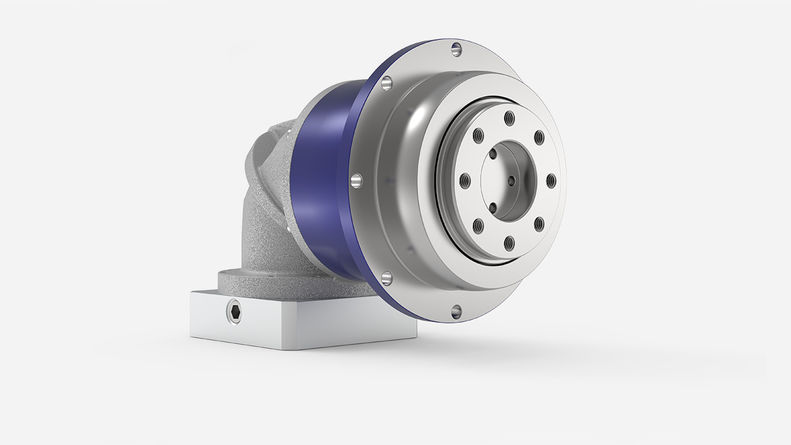

Redutor de engrenagem cônica NPTK com geometria de saída TP⁺

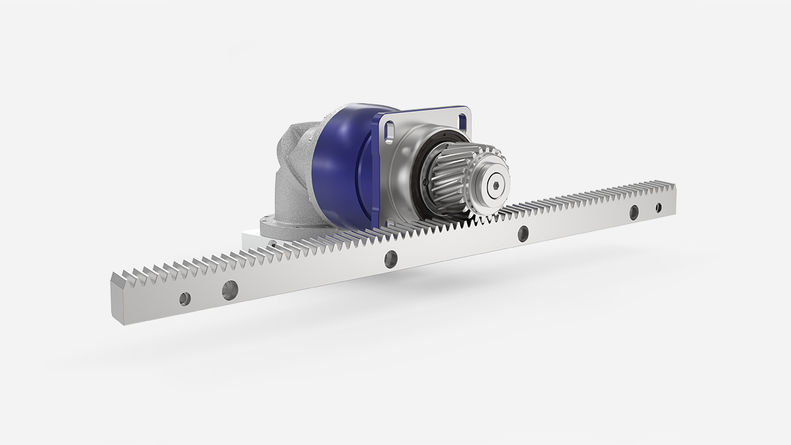

Redutor de engrenagem cônica NPRK com orifícios para montagem ideal de pinhão e cremalheira
Montagem do motor nos redutores planetários de baixa folga torcional e angulares alpha Value Line

Individual Talents

Flexibilidade total, mesmo em espaço limitado. Os redutores de engrenagem cônica da alpha Value Line combinam a variedade da série NP com um estágio de engrenagem cônica compacto e potente. Isso permite máxima flexibilidade por meio da configuração de cinco versões de saída diferentes.

Saiba mais

Downloads

Datos técnicos / Dimensionais (2 MB)
Folheto alpha Basic Line & alpha Value Line (22 MB)
Ordering code / CAD data NPK
Documentação técnica (3 MB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Motor mounting video alpha Value Line

Aplicaciones
Datos técnicos
Opciones disponibles

Recursos	NPK Versão MF	NPLK Versão MF	NPSK Versão MF	NPTK Versão MF	NPRK Versão MF
Densidade de potência	++	++	++	++	++
Precisão de posicionamento	+	+	+	+	+
Alta velocidade de entrada	++	++	++	++	++
Rigidez torcional	++	++	++	++	++
Design compacto	++	++	++	++	++

Aplicação	NPK Versão MF	NPLK Versão MF	NPSK Versão MF	NPTK Versão MF	NPRK Versão MF
Aplicações cíclicas (ED ≤ 60%)	✓	✓	✓	✓	✓
Operação contínua (ED ≥ 60%)	✓	✓	✓	✓
Para altas forças axiais e radiais		✓	✓		✓

Visão geral detalhada por tamanho.

		NPK Versão MF	NPLK Versão MF	NPSK Versão MF	NPTK Versão MF	NPRK Versão MF
Redução	i	3 - 100	3 - 100	3 - 100	3 - 100	3 - 100
Número de tamanhos		5	4	4	5	4
Folga máx.	j_t [arcmin]	Padrão ≤ 11	Padrão ≤ 11	Padrão ≤ 11	Padrão ≤ 11	Padrão ≤ 11
Rigidez torcional	C_t21 [Nm/arcmin]	0,9 - 54	2,4 - 54	2,4 - 54	0,9 - 54	2,4 - 54
Torque máx.	T_2α [Nm]	14 - 700	33 - 700	33 - 700	14 - 700	33 -700
Velocidade máx. de entrada	n_1Max [RPM]	5000	5000	5000	5000	5000
Momento de inclinação máx.	M_2KMax [Nm]	23 - 704	152 - 952	152 - 952	17 - 256	152 - 952

	NPK Versão MF	NPLK Versão MF	NPSK Versão MF	NPTK Versão MF	NPRK Versão MF
Tipo de saída
Eixo liso	✓	✓	✓		✓
Eixo com chaveta ^b)	✓	✓	✓		✓
Eixo ranhurado (DIN 5480)		✓	✓		✓
Flange				✓
Tipo de entrada
Montado no motor	✓	✓	✓	✓	✓
Característica
Lubrificação de classe alimentícia ^{a) b)}	✓	✓
Acessórios
Acoplamento	✓	✓

^a) Redução de potência: dados técnicos disponíveis mediante solicitação

^b) Entre em contato com a WITTENSTEIN alpha

Destaques dos produtos

Alta flexibilidade

As diversas versões de saída oferecem liberdade de projeto adaptada aos requisitos individuais.

Alta economia

Os redutores da alpha Value Line têm preços muito acessíveis, oferecem eficiência de operação imbatível e são livres de manutenção durante toda a vida útil.

Conexão ao motor flexível

Montagem de todos os servomotores comuns por meio de uma flange fixada por parafusos, bem como um grande número de diâmetros do eixo do motor.

WITTENSTEIN alpha em todos os eixos

Redutores de ângulo reto

A WITTENSTEIN alpha desenvolve soluções completas de um único fornecedor para acionamento de qualquer eixo. Podem ser utilizadas em praticamente qualquer aplicação – desde eixos de alta precisão em sistemas de fabricação até máquinas de embalagem onde é necessária máxima produtividade.
O nome WITTENSTEIN alpha é sinônimo de qualidade e confiabilidade premium, alta precisão e sincronia, a mais alta densidade de potência, longa vida útil e montagem do motor muito simples.
