Redutores planetários de TP+

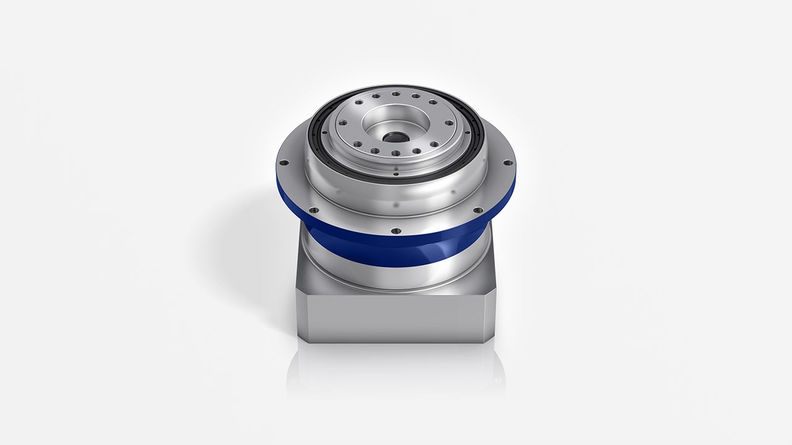

  • Redutor planetário TP+

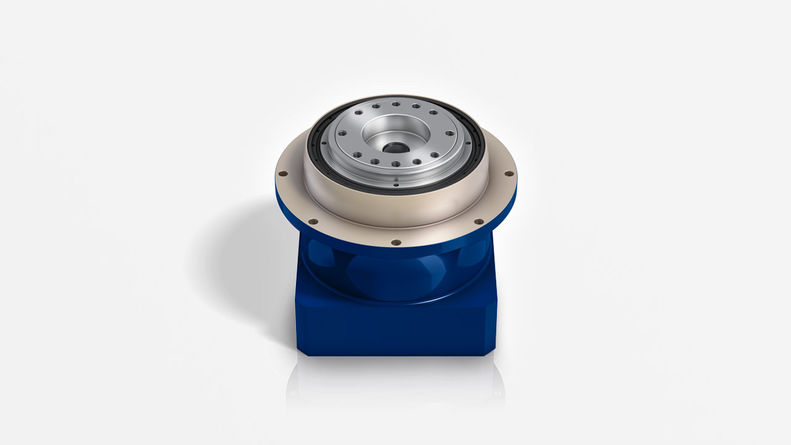

  • Redutor planetário TP+ em design resistente à corrosão

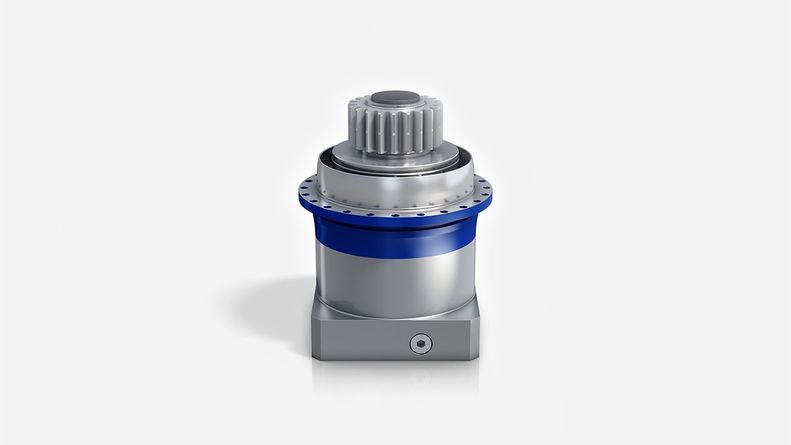

  • Redutor planetário TP+ com pinhão

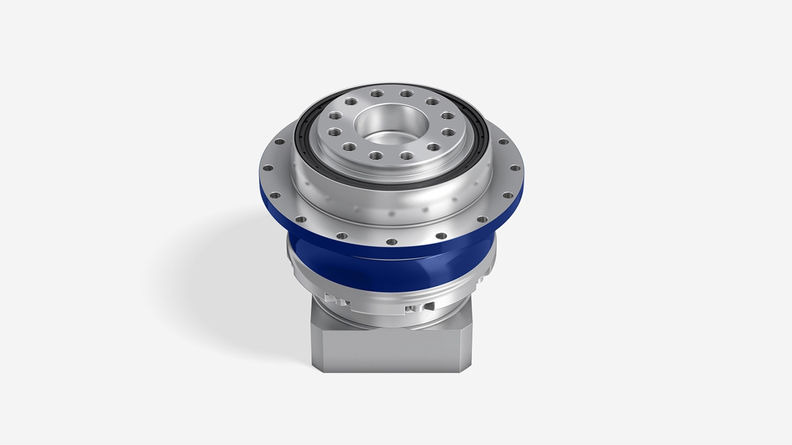

  • TP+ de TORQUE ELEVADO Redutor planetário

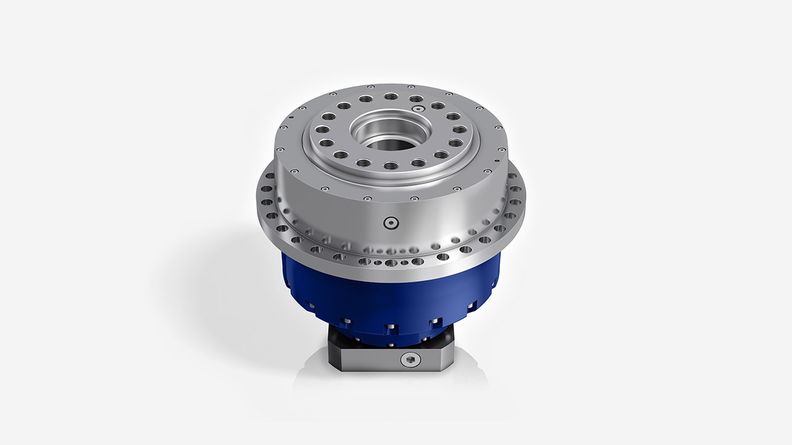

  • TP+ 4000

  • Montagem do motor para Redutor planetário alpha Advanced Line / alpha Premium Line

Os melhores produtos compactos com flange de saída.

A versão padrão é adequada especialmente para alta precisão de posicionamento e operação cíclica extremamente dinâmica.

O equipamento TP+ HIGH TORQUE é adequado principalmente para aplicações de alta precisão nas quais a alta rigidez de torsão é necessária.

Rápido dimensionamento online

Downloads

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil</br>Sistemas Mecatronicos Ltda. - Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

WITTENSTEIN do Brasil
Sistemas Mecatronicos Ltda.

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

+55 15 3411 6454

+55 15 3411 6455

www.wittenstein.com.br

  • Aplicaciones
  • Datos técnicos
  • Opciones disponibles



FeaturesTP+
MF-version		TP+ HIGH TORQUE
MA-version
Power density+++++

Positioning accuracy
(e.g. clamped drives)

+++++
Highly dynamic applications
(e.g. Delta robot)		++++++
Torsional rigidity+++++
Space-saving design+++++
Stringent safety requirement
(e.g. vertical axes)		+++++



Visão geral detalhada por tamanho.

  TP+
MF-Version		TP+ HIGH TORQUE
MA-Version
Ratio c)i4 - 10022 - 302,5
Number of sizes 78

Max. torsional backlash c)

jt [arcmin]Standard
≤ 3		Standard
≤ 1
  Reduced
≤ 1		-
Torsional rigidityCt21 [Nm/arcmin]8 - 145042 - 5800
Max. torqueT2α [NM]43 - 6808315 - 40000
Max. input speedn1Max [rpm]75007500
Max. tilting momentM2KMax110 - 8800400 - 71400

c) In relation to reference sizes



 TP+
MF-version		TP+ HIGH TORQUE
MA-version
Output type
Flange✓✓
system output with pinion✓✓
input type
Motor mounted version✓✓
Input shaft✓
Design
Food grade lubrication a) b)✓✓
Corrosion resistant a) b)✓✓
Optimized mass moment of inertia a)✓✓
Accessories
Couplings✓✓
Rack✓✓
Pinion✓✓
Sensor flange torqXis✓✓
Flange shaft✓✓
Intermediate plate for cooling connection✓✓
(e.g. Delta robot)✓✓

a) Power reduction: Technical data available upon request

b) Please contact WITTENSTEIN alpha


Produtos relacionados

TK+ / TPK+ / TPK HIGH TORQUE

Precisão de ângulo reto com flange de saída e economia de espaço
