Servoatuadores giratórios TPM+

  • Linha de produtos TPM+:Mais produtividade graças a mais potência, mais eficiência graças ao menor consumo de energia, mais precisão graças às propriedades de controle ideais

  • Potência dinâmica TPM+ com espaço de instalação pequeno e atuador de funcionamento suave com redutor em dois estágios projetado principalmente para aplicações giratórias

  • TPM+ de torque elevado:Rigidez de torsão alta e densidade de potência superior.Servoatuador de dois ou três estágios para aplicações de serviço pesado

  • Torque elevado de potência TPM+, espaço de instalação pequeno ou combinação motor simples ou de estágio duplo/redutor para aplicações lineares e giratórias

Mais produtivo – mais eficiente – mais preciso

Com o servoatuador TPM+, redutores planetários de precisão e servomotores síncronos são integrados sem uma embreagem a uma unidade com aplicação flexível.Ele atrai os clientes com sua potência, torque e rigidez de torsão.Junto com os comprimentos totais curtos, a alta densidade de potência e o funcionamento sem problemas,isso estabelece um nível de desempenho totalmente novo, além de configurações de desempenho práticas e graduadas que garantem maior eficiência operacional em todas as aplicações de produção.

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil - Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

WITTENSTEIN do Brasil

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

+55 15 3411 6454

+55 15 3411 6455

www.wittenstein.com.br

  • Dados técnicos
  • Expansões de sistema
  • Opções
  • Suas vantagens
  • Versões

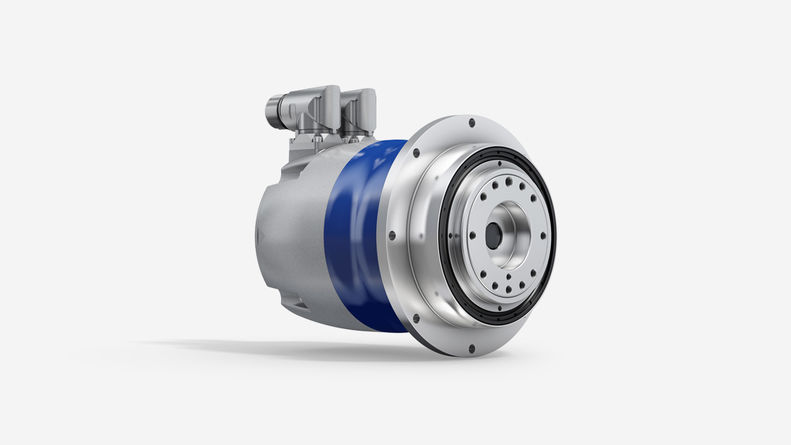

TPM+ dinâmico

  • 5 tamanhos
  • Velocidade máxima de saída de 55 a 375 RPMs
  • Torque máximo de saída de 30 a 1.300 Nm
  • Desempenho máximo do motor de 0,8 a 15,2 kW
  • Comprimento de instalação de 113 a 332 mm

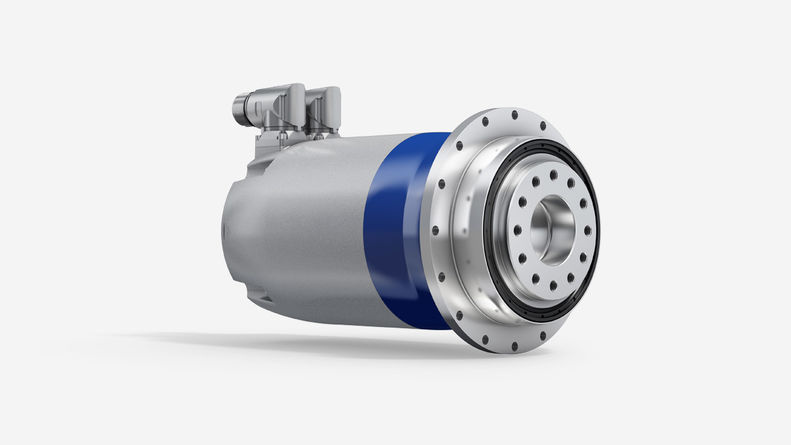

TPM+ high torque

  • Quatro tamanhos
  • Velocidade máxima de saída de 20 a 220 RPMs
  • Torque máximo de saída de 230 a 3.100 Nm
  • Capacidade máxima do motor de 1,7 a 55,1 kW
  • Comprimento de instalação de 183 a 491 mm

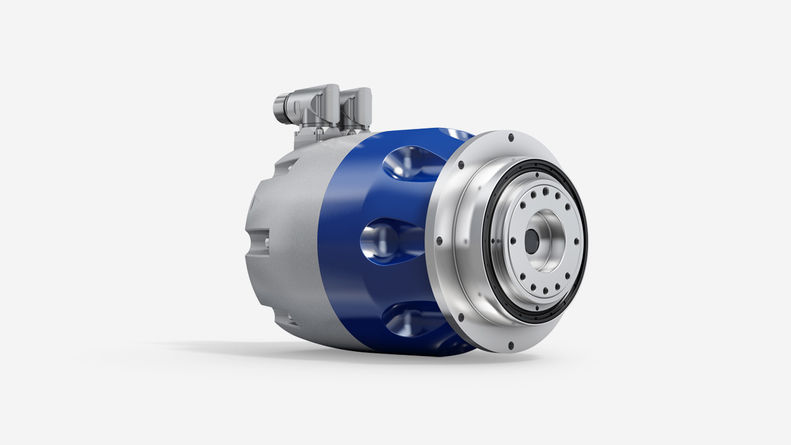

TPM+ de potência

  • Cinco tamanhos
  • Velocidade máxima de saída de 45 a 1.500 RPMs
  • Torque máximo de saída de 15 a 1.600 Nm
  • Desempenho máximo do motor de 1,0 a 34,5 kW
  • Comprimento de instalação de 149 a 411 mm
  • Grande variedade de cremalheiras e pinhões. Mediante solicitação, o pinhão pode ser soldado diretamente no flange de saída.
  • Cabos para alimentação e sinalização, compatível com corrente de arrasto, pré-montados para alguns servocontroladores
  • Servorregulador de drive Simco®

Você pode escolher entre:


  • Design de "proteção contra corrosão aprimorada"
  • Freio de sustentação de ímã permanente
  • Encoder absoluto EnDat 2.1 ou Hiperface
  • Encoder incremental TTL com sinal de efeito Hall
  • DRIVECLiQ, EnDat 2.2, Hiperface DSL (mediante solicitação)
  • Sensores de temperatura KTY e PTC
  • Tensão do circuito intermediário de 48, 320 ou 560 VCC
  • Soquetes retos ou angulares integrados

Maior produtividade
Os benefícios para seu maquinário e suas fábricas:Um atuador com baixo momento de inércia e uma transmissão extremamente rígida fornecem o máximo de precisão e potência.Um aumento de produtividade decisivo


Maior eficiência
Baixa folga torcional, um rolamento de saída com alto grau de rigidez de inclinação e integração do pinhão do redutor no eixo do motor resultam em:motores menores, menos consumo de energia e menor custo de investimento.

Maior precisão
Baixos níveis de ruído operacional graças aos dentes helicoidais e incríveis propriedades de controle fornecem maior precisão para maquinários e fábricas.Resultado:produtos com ótimo custo-benefício

Unidade de motor/redutor extremamente compacta que consiste em um redutor planetário de precisão e servomotor síncrono ativado permanentemente por ímã com resolver e certificação UL


Três designs para diferentes áreas de aplicação

1.TPM+ dinâmico: versão de motor dinâmica junto com redutor planetário de dois estágios para aplicações giratórias em embalagem, robótica e automação

2.TPM+ de torque elevado: motor potente e redutor planetário extremamente rígido em designs de dois e três estágios para aplicações em maquinário de processamento e manuseio de grandes massas

3.TPM+ de potência: motor potente com redutor planetário de um ou dois estágios para aplicações lineares e giratórias complexas em processamento e manuseio
