Redutores planetários SP+

  • Redutor planetário SP+ com eixo de saída

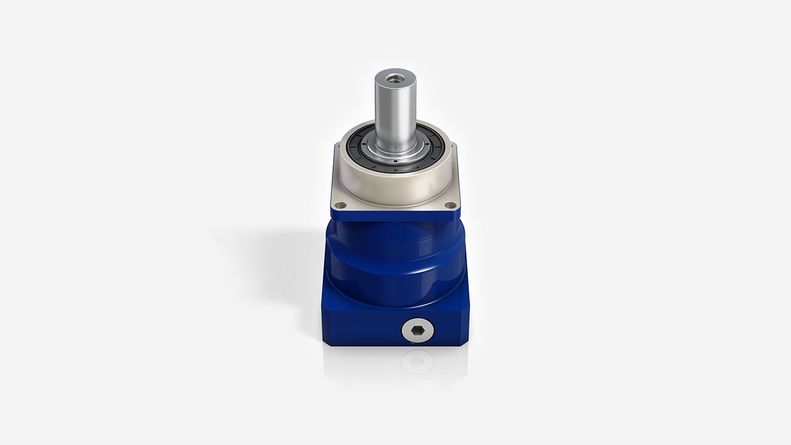

  • Redutor planetário SP+ em design resistente à corrosão

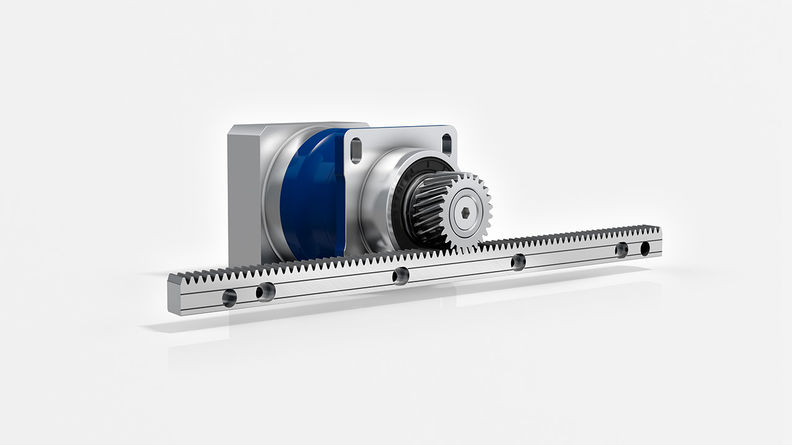

  • Sistema linear Advanced com redutor planetário SP+

  • Montagem do motor para Redutor planetário alpha Advanced Line / alpha Premium Line

O redutor planetário de baixa folga com eixo de saída.A versão padrão é adequada especialmente para alta precisão de posicionamento e operação cíclica extremamente dinâmica.O SP+ HIGH SPEED é adequado principalmente para aplicações com velocidades máximas durante a operação contínua.

Rápido dimensionamento online

Downloads

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil</br>Sistemas Mecatronicos Ltda. - Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

WITTENSTEIN do Brasil
Sistemas Mecatronicos Ltda.

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

+55 15 3411 6454

+55 15 3411 6455

www.wittenstein.com.br

  • Datos técnicos
  • Opciones disponibles
  SP+
MF-Version		SP+ HIGH SPEED
MC-Version		SP+ HIGH SPEED
MC-L-Version
Ratio c)i3 - 1003 - 1003 - 10
Number of sizes 765

Max. torsional backlash c)

jt [arcmin]Standard
≤ 3		Standard
≤ 4		Standard
≤ 4
  Reduced
≤ 1		Reduced
≤ 2		Reduced
≤ 2
Torsional rigidityCt21 [Nm/arcmin]3,5 - 55010 - 55031 - 550
Max. torqueT2α [Nm]48 - 570068 - 3600180 - 3600
Max. input speedn1Max [rpm]850060006000
Max. tilting momentM2KMax [Nm]152 - 5000236 - 500072 - 310

 c) In relation to reference sizes

Visão geral detalhada por tamanho.

 SP+
MF-Version		SP+ HIGH SPEED
MC-Version		SP+ HIGH SPEED
MC-L-Version
Output type
Smooth shaft✓✓✓
Shaft with key✓✓✓
Splined shaft (DIN 5480)✓✓ ✔
Mounted shaft✓✓ ✔
Input type
Motor-mounted✓✓✓
Self-contained version✓
Characteristic
ATEX a)✓✓
Food-grade lubrication a) b)✓✓✓
Corrosion resistant a) b)✓✓✓
Optimized mass moment of inertia a)✓✓✓
System solutions
Linear system (rack / pinion)✓✓
Accessories
(please refer to the product pages for further options)
Coupling✓✓✓
Shrink disk✓✓✓



a) Power reduction: technical data available upon request
b) Please contact WITTENSTEIN alpha
