Redutor hipoide XPK+

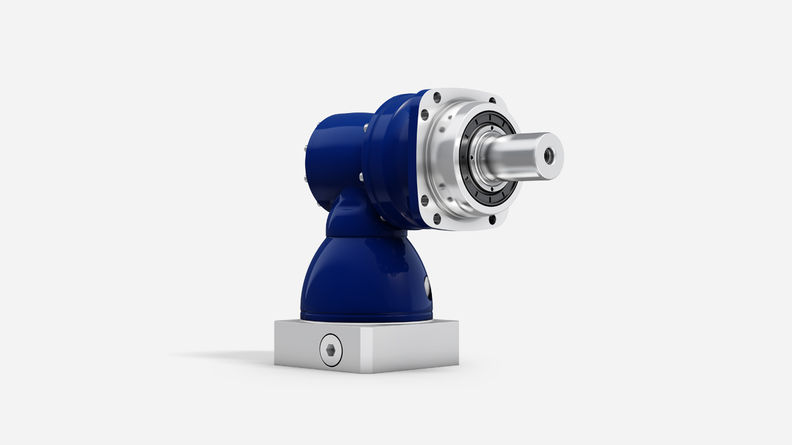

  • Redutor hipoide XPK+ com eixo liso

  • Sistema linear Premium com redutor hipoide XPK+ com furos oblongos e inovadora cremalheira INIRA®

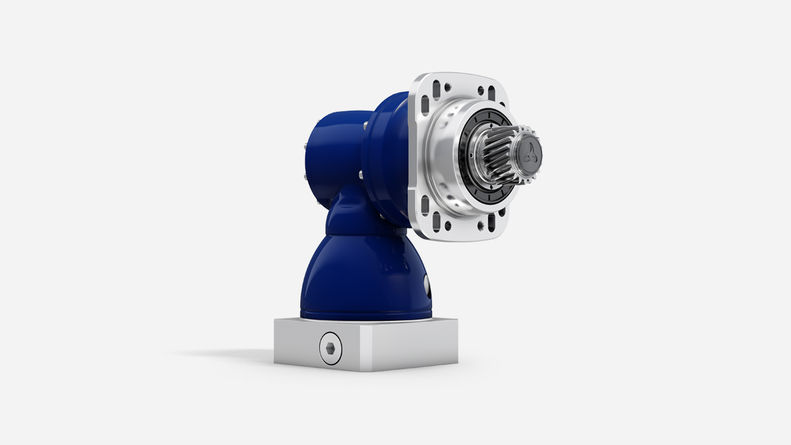

  • Redutor hipoide XPK+ com pinhão e furos oblongos
  • Montagem do motor nos redutores angulares alpha Advanced Line / alpha Premium Line

Potência e precisão em design compacto

Os redutores planetários Premium agora estão disponíveis em uma versão angular XPK+ com engrenagem hipoide. O ângulo das engrenagens dos redutores hipoides permite reduções maiores em uma seção (redução i = 3 – 10) e torques mais altos em comparação com os redutores angulars. A alta densidade de torque permite um design extremamente compacto que ocupa pouco espaço. A combinação de frequência e alta rigidez de torção do redutor também é muito impressionante, porque garante um grau mais alto de precisão de posicionamento e uma operação extremamente suave.

Entre em contato com o engenheiro de vendas responsável ou envie um e-mail para vendas@wittenstein.com.br para obter mais informações ou dados CAD.

Soluções customizadas

Ficaremos felizes em desenvolver uma solução para você de acordo com suas necessidades.Você aproveita nossos anos de experiência, nossa equipe altamente qualificada e nosso catálogo de serviços abrangente.Entre em contato conosco.

Formulário de contato

WITTENSTEIN do Brasil</br>Sistemas Mecatronicos Ltda. - Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

WITTENSTEIN do Brasil
Sistemas Mecatronicos Ltda.

Av. Rudolf Dafferner, 400 - ed. Roma, Sala 205

18085-005 Sorocaba - State of São Paulo

  • Aplicaciones
  • Datos técnicos
  • Opciones disponibles



Características XPK+
 Versão MF
Densidade de potência++++
Precisão de posicionamento
(por exemplo, transmissões fixas)
++++
Aplicações altamente dinâmicas+++
Rigidez de torsão++++
Design compacto++++
Montagem fácil++++





  XPK+
Versão MF
Reduçãoi12 - 1.000
Número de tamanhos4

Folga torcional máxima

jt [arcmin]Padrão ≤ 4 /
Reduzida ≤ 2
Rigidez de torsãoCt21 [Nm/armin]11 - 226
Torque máximoT [Nm]80 - 2.520
Velocidade máxima de entradan1Max [rpm]7.500
Momento de inclinação máximoM2KMax [Nm]3.256



 XPK+
Versão MF
Tipo de saída
Eixo liso
Eixo com chaveta
Eixo estriado (DIN 5480)
Eixo oco cego
Saída do sistema com pinhão
Tipo de entrada
Versão com motor montado
Design
Lubrificação de tipo alimentícia a) b)
Acessórios
Acoplamento
Cremalheira
Pinhão
Bucha de aperto



a) Redução de potência: Dados técnicos disponíveis sob consulta

b) Entre em contato com a WITTENSTEIN alpha
